在CMOS電路中，功耗的來源主要有兩個方面
（1）靜態功耗，即反向漏電流造成的功耗；
（2）動態功耗，由電路作開關轉換時進入過渡區由峰值電流引起的暫態功耗，以及負載電容和芯片內寄生電容的充放電電流引起的功耗。

SRAM的功耗包括動態功耗（數據讀寫時的功耗）和靜態功耗（數據保持時的功耗）。圖4.1 給出了一個用來分析SRAM功耗來源的結構模型[18]，在這個模型中，將SRAM的功耗來源分成三部分：存儲陣列、行(列)譯碼器、以及外圍電路。

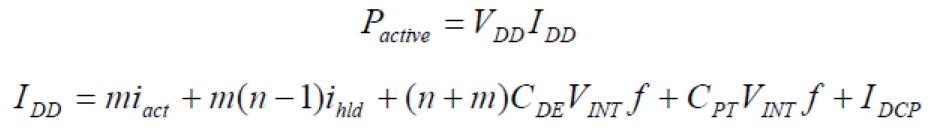

假設存儲陣列的規模為n 行m 列，那么當行譯碼有效后某一行上的m 個存儲單元會同時處于活動狀態。這樣，SRAM 的動態功耗可以表示為：


其中，VDD是外部供電電壓，IDD是總電流，iact是選中單元的有效電流，ihld是未選中單元的漏電流，CDE是譯碼器每個輸出節點的電容，VINT是內部工作電壓，CPT是CMOS控制邏輯和外圍驅動電路的總電容，IDCP是外圍電路的靜態電流，f是工作頻率(f＝1/tRC：tRC是操作周期時間)，IDCP表示外圍電路的總電流，它主要來源于列操作電路和I/O靈敏放大電路。在Vth不太小時，SRAM中的靜態漏電流ihld很小，但是，隨著器件尺寸和工作電壓的降低，漏電流成變得非常嚴重。對于現在的SRAM設計，其行譯碼器通常采用CMOS NAND結構[21] ( )C V f DE INT ，因此充電電流n + m 可以忽略，因為每次操作只是選中陣列中的一行和一列(即n + m = 2 )。

假設字線的活動時間為，位線上的電流為，由于讀出操作時位線上的電壓變化很小(一般只有0.1~0.3V)，所以位線上的充電電流可以忽略不計，但必須注意的是，寫入操作時位線上的電流是不能夠忽略的,這樣，讀操作時的電流可以表示為：


SRAM中的靜態功耗主要來自于存儲單元的漏電流，與相比， 可以忽略，因此，其靜態功耗可以表示為：
